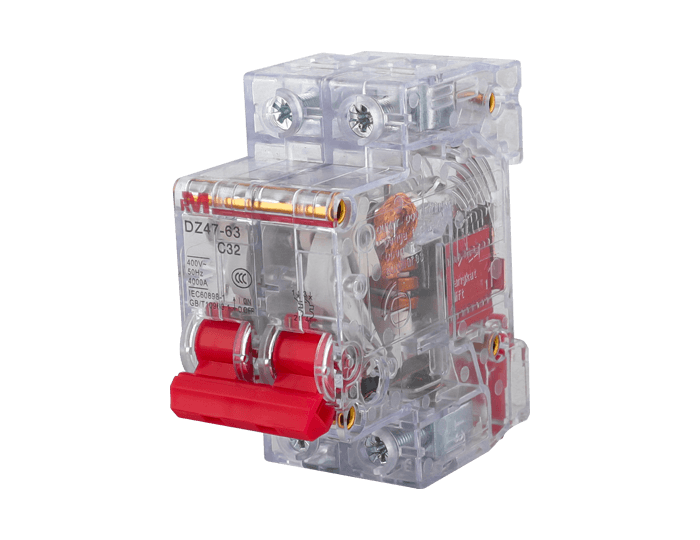

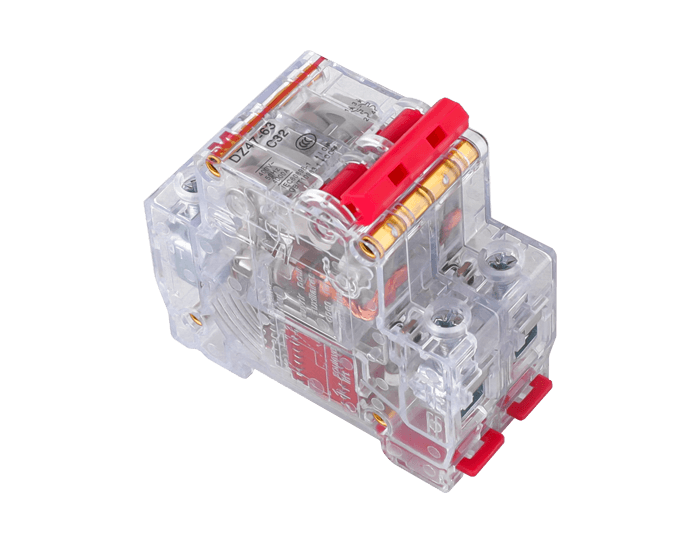

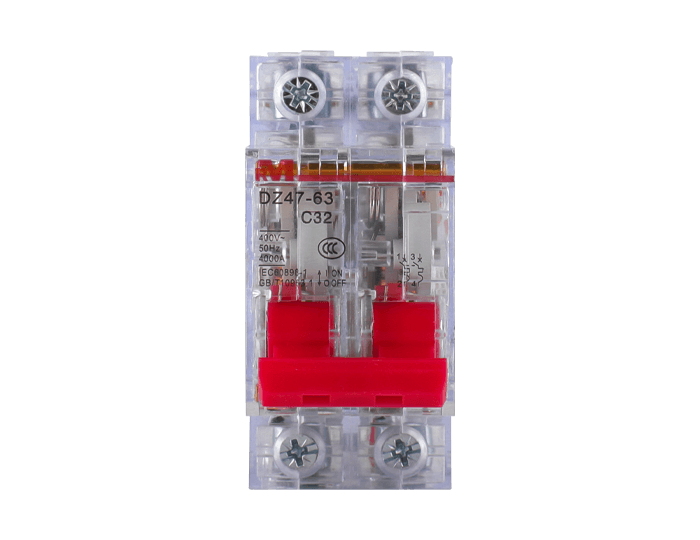

一，DZ47-63(透明)高分段小型断路器用途

DZ47-63(63H)高分断小型断路器(以下简称断路器),适用于交流50Hz或60Hz、额定工作电压230/400V、额定电流至63A电路中,额定短路分断能力不超过6000A的保护配电线路中,作为线路不频繁接通、分断和转换之用,具有过载、短路保护功能。同时具有强大的辅助功能模块,如辅助触点、带报警指示触点、分励脱扣器、欠压脱扣器、远程脱扣控制等模块。

断路器符合GB/T10963.1标准要求。

二，DZ47-63断路器型号及含义

常规型号有：DZ47-63/C63,DZ47-63/C32,DZ47-63/C16

三，正常工作和安装条件

● 海拔高度: 不超过2000米；
● 周围空气温度:不超过+40℃,不低于-5℃,且24小时内平均值不超过+35℃；
● 安装地点的相对湿度: 在最高温度为+40℃时不超过50%,在较低温度下允许有较高的相对湿度例如20℃时达90%,并考虑到因温度变化发生在产品表面上的凝露；
● 安装条件: 安装在无冲击振动及无雨雪侵袭的地方;在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘；
● 污染等级: 2；
● 安装类别: Ⅲ；
● 电磁环境为环境B；
● 采用标准安装轨(TH35-7.5型)安装；

四，DZ47-63 产品分类

● 按极数分有: 单极、二极、三极、四极;
● 按瞬时脱扣电流型式分有:C型、D型(有要求时可定做B型)
● 额定电流分有: 6A、10A、16A、20A、25A、32A、40A、50A、63A；
● 按额定工作电压分有: 230/400V(单极为230/400V,其余为400V);

五，主要技术参数数据

过电流脱扣特性:断路器在正常安装条件和基准环境温度30下,过电流脱扣特性符合下表规定。

六，外形尺寸与安装尺寸
