一，DZ47LE-63系列漏电断路器用途

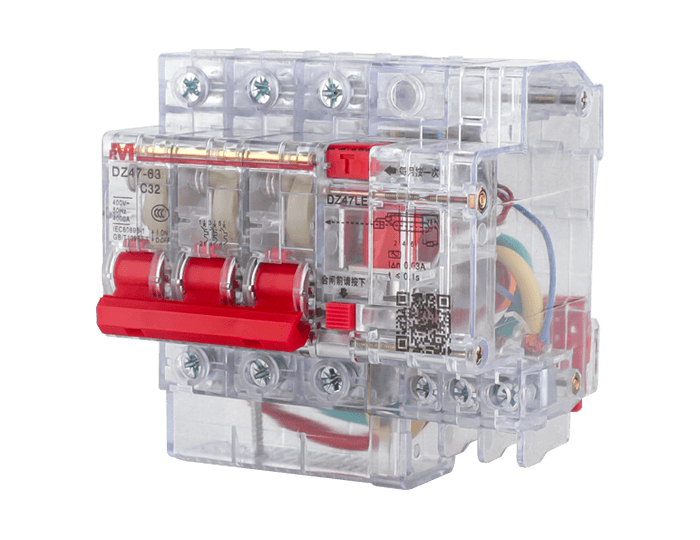

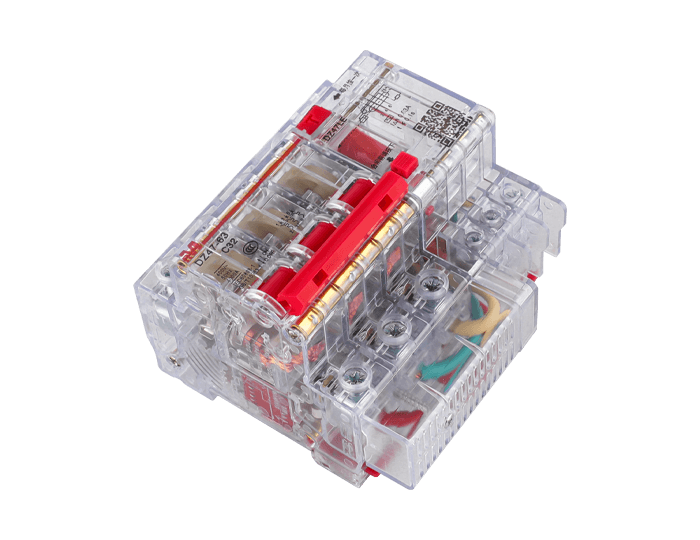

DZ47LE-63 (透明)漏电断路器(以下简称断路器),适用于交流50Hz、额定工作电压230V/400V、额定电流至63A电路中,作为负载线路的漏电(触电)、过载和短路保护功能。作为线路不频繁接通、分断和转换之用。该产品具有分断能力高、附件适用性强、体积小、重量轻、外形美观和使用方便等优点。

断路器符合GB/T16917.1标准要求。

二，正常工作和安装条件

● 海拔高度不超过2000米；
● 周围空气温度不超过+40℃,不低于-5℃,且24小时内平均值不超过+35℃；

● 安装地点的相对湿度在最高温度为+40℃时不超过50%,在较低温度下允许有较高的相对湿度例如20℃时达90%,并考虑到因温度变化发生在产品表面上的凝露；
● 安装条件:安装在无冲击振动及无雨雪侵袭的地方;在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘；
● 污染等级:2；
● 安装类别:Ⅲ；
● 电磁环境为环境B；
● 安装场所的外磁场任何方向均不应超过地磁场的5倍；
● 采用标准安装轨(TH35-7.5型)安装,安装于配电箱、配电柜或盒中；
● 安装时一般采用垂直安装,安装平面与垂直面得倾斜度不超过+5,手柄向上为接通电源位置。

三，DZ47-63断路器型号及含义

四，规格和技术参数

● 断路器的额定剩余动作电流:30mA/50mA/100mA/300mA;
● 断路器的额定剩余不动作电流:15mA/25mA/50mA/150mA
● 断路器的额定剩余接通和分断能力:2000A;
● 漏电动作时间:≤0.1s;
● 耐受冲击电压:Ump=4kv
● 额定电流:6A、10A、16A、20A、25A、32A、40A、50A、63A
● 额定工作电压:AC230V(1P+N、2P)、AC400V(3P+N、4P)。

 五，主要技术参数数据

过电流脱扣特性:断路器在正常安装条件和基准环境温度30下,过电流脱扣特性符合下表规定。

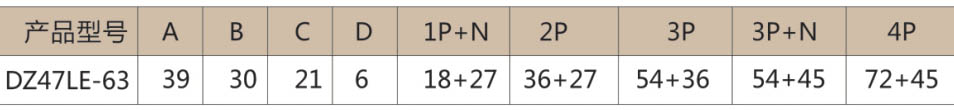

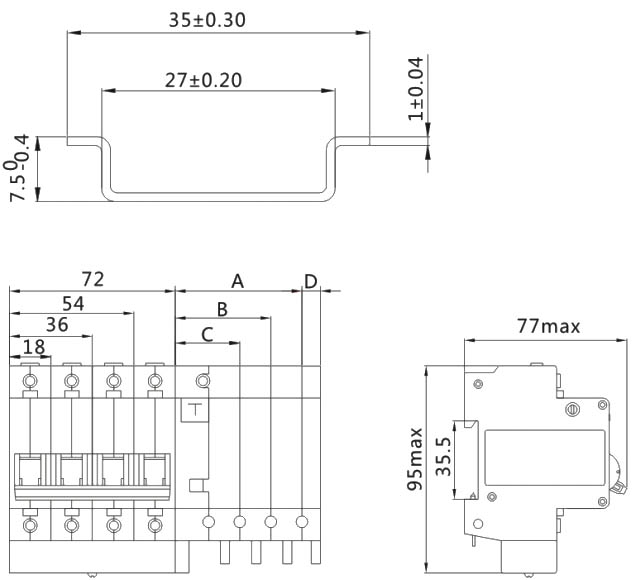

六，外形尺寸与安装尺寸
