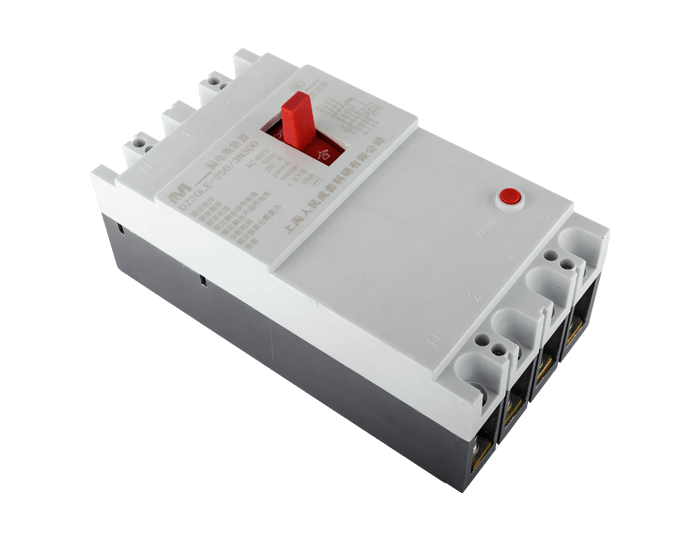

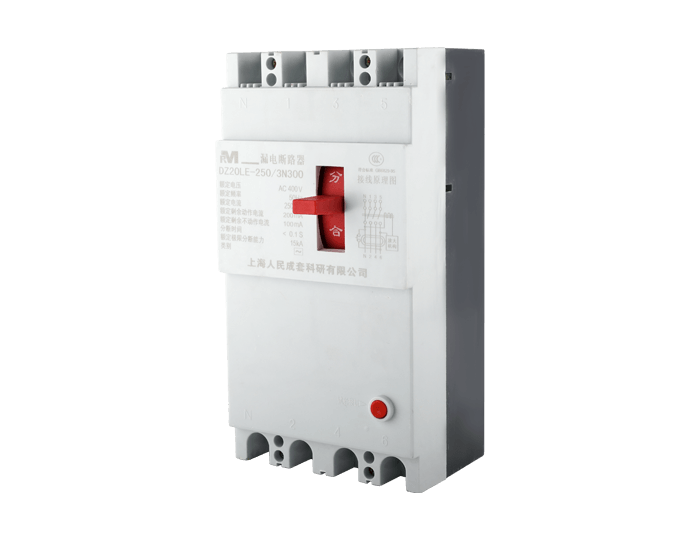

一，DZ20LE漏电断路器用途及适用范围

DZ20LE系列漏电断路器，适用于交流50Hz，额定工作电压380V，额定电流从16A至630A电路中，用以有致命危险的人身触电和线路设备漏电进行保护：也可以用来防止因设备绝缘损坏产生接地故障电流而引起的火灾危险。同时还可对线路的过载和短路进行保护，也可作线路的不频繁转换之用。
本产品符合GB14048.2《低压开关设备的控制设备第2部分：断路器》国家标准。

二，DZ20LE漏电断路器工作和适用范围

● 周围空气温度
a )周围空气温度不超过+40℃；24h内的平均温度值不超过+35℃；
b )下限不低于-5℃。
注：．周围空气温度上限超过+40℃或下限低于-5℃的工作条件，用户应与制造厂协商。
● 海拔：安装地点的海拔不超过2000m。
● 大气条件
最高温度为+40℃时，空气的相对湿度不超过50％，在较低温度下可以允许有较高的相对湿度，例如+20℃时达90％。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施；
● 污染等级：污染等级3级。
● 安装类别：断路器的安装类别为III类
● 安装条件：a ）断路器安装位置应垂直安装面，各方向倾斜不超过5度。
b ）断路器安装场所附近的外磁场，在任何方向不应超过5倍地球磁场。
C ）断路

三，DZ20LE 型号与含义

注意：对于代号为340的产品，因分励时采用漏电脱扣器，内部电源已经接好，用户只需接一按钮即可工作。

● DZ20LE主要技术参数

过电流脱扣器在过载情况下（反时限动作）断开

a), 配电保护用断路器

配电保护用断路器基准周围空气温度+30℃±℃下，各极同时通电时无温度补偿的反时限断开特性见下表。

b), 电动机保护用断路器

电动机保护用断路器在周围空气温度为+40℃±2℃时，各级通电时，无温度补偿的反时限断开特性见下表。

注：每个通电操作循环期间，断路器保持接通最长时间为2s。

四，DZ20LE漏电断路器外形及安装尺寸

图1 DZ20L漏电断路器的外形及安装尺寸

图2 预制铜牌开孔尺寸
